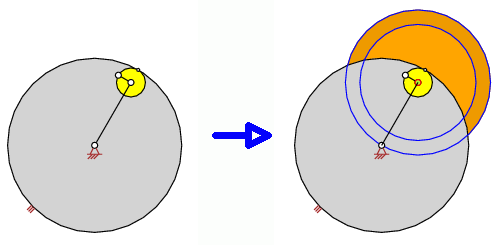

Hypotrochoide / Hypozykloide: Die Formenvielfalt bei einer Übersetzung von 6:1

Wenn der Cursor sich über dem Bild befindet, startet eine Animation.

Es wird ein Überblick über die Formenvielfalt gegeben anhand

• der Anzahl der Spitzen bzw. Schleifen
• der Anzahl der genähert geradegeführten Kurvenabschnitte
• der Anzahl der Selbstberührungspunkte
• der Anzahl der Selbstschnittpunkte
• der Anzahl der Wendepunkte (Wechsel der Krümmungsmittelpunkte von einer Seite der Hypotrochoiden auf die andere Seite)
  (Wechsel von Links- und Rechtskurven)

Die Kreise, die die Ränder der Ringe bilden, sind bekannt. Es handelt sich um

• den BALLschen Kreis, dessen Punkte Epritochoiden mit genäherten Geraden durchlaufen
  (In diesem Fall ist der BALLsche Kreis kleiner als die Darstellung des Drehpunkts, so dass er nicht sichtbar ist)
• die Gangpolkurve, die mit der Lauffläche des Rades identisch ist und deren Punkte Epritochoiden mit Spitzen durchlaufen
• die Übergangskurve, deren Punkte Epritochoiden mit Selbstberührungspunkten erzeugen. Die Anzahl der Übergangskurven variert. Sie kann 0, 1 oder eine Zahl größer als 1 sein.
  (In diesem Fall ist die Anzahl gleich 2)

Der äußerste Ring ist nicht eingefärbt, da er die ganze Fläche außerhalb des äußersten Kreises einnimmt (und somit bis ins Unendliche reicht)

• Bei einigen Trochoiden erzeugenden Getriebe gibt es zusätzlich einen Sonderfall, bei dem sich auschließlich Selbstschnittpunkte zu einem Mehrfach-Selbstschnittpunkt überlagern. Ein solcher Sonderfall liegt hier nicht vor.

In der folgenden Tabelle wird abwechselnd beschrieben, wie eine Hypotrochoide aussieht,

1. wenn deren erzeugender Punkt auf dem inneren Rand eines Rings liegt
2. wenn deren erzeugender Punkt auf der Fläche des Rings liegt

• wenn der Punkt auf dem äußeren Rand eines Rings liegt, liegt er gleichzeitig auf dem inneren Rand des nächstgrößeren Rings. Somit folgt auf die Beschreibung 2 die Beschreibung 1 des nächstgrößeren Rings

In der Mitte aller Ringe liegt eine Scheibe, deren Mittelpunkt den inneren Rand eines "scheibenförmigen Rings" bildet. Mit diesem Mittelpunkt fängt die Tabelle an.

---

	Anzahl Schleifen 6 Übersetzung i=6:1 Anzahl Umläufe 1	Bemerkungen zu dem die Hypotrochoide erzeugenden Punkt Bermerkungen zur Form der Hypotrochoide

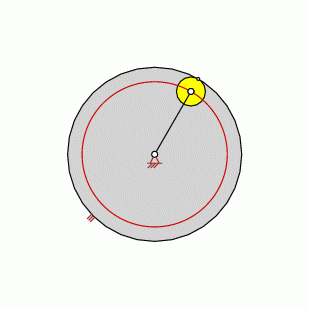

Erzeugende Punkt liegt im Mittelpunkt eines Rings Genäherte Geradführungen 0 Spitzen 0 Selbstschnittpunkte 0 Selbstberührungspunkte 0 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt ist identisch mit Mittelpunkt des Rades Hypotrochoide ist ein Kreis

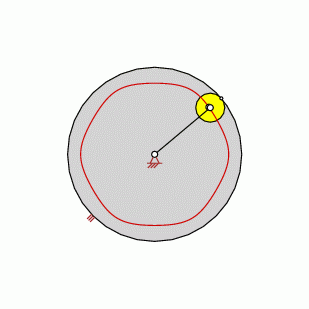

Erzeugende Punkt liegt auf Fläche eines Rings Genäherte Geradführungen 0 Spitzen 0 Selbstschnittpunkte 0 Selbstberührungspunkte 0 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt liegt zwischen Mittelpunkt des Rades und BALLschem Kreis (BALLscher Kurve) Der Krümmungsmittelpunkt der Bahn wechselt nicht die Seite. (In diesem Fall ist der BALLsche Kreis kleiner als die Darstellung des Drehpunkts, so dass er als Begrenzungslinie des Rings nicht sichtbar ist)

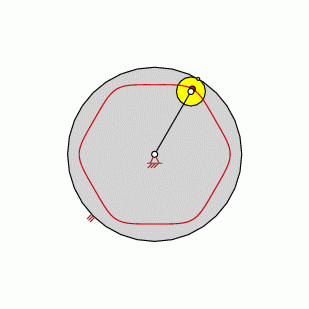

Erzeugende Punkt liegt auf Rand eines Rings Genäherte Geradführungen 6 Spitzen 0 Selbstschnittpunkte 0 Selbstberührungspunkte 0 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt liegt auf dem BALLschen Kreis (der BALLschen Kurve) Der BALLscher Kreis befindet sich zwischen Mittelpunkt und Rand des umlaufenden Rades Der Radius des Ballschen Kreises ist bei dieser Übersetzung 0.2 (multipliziert mit dem Radius des umlaufenden Rades)

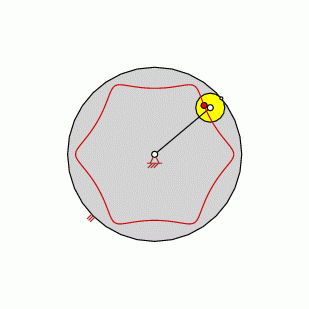

Erzeugende Punkt liegt auf Fläche eines Rings Genäherte Geradführungen 0 Spitzen 0 Selbstschnittpunkte 0 Selbstberührungspunkte 0 Seitenwechsel des Krümmungsmittelpunktes 12		Punkt liegt zwischen BALLschen Kreis (BALLscher Kurve) und Gangpolkurve (In diesem Fall ist der BALLsche Kreis kleiner als die Darstellung des Drehpunkts, so dass er als Begrenzungslinie des Rings nicht sichtbar ist)

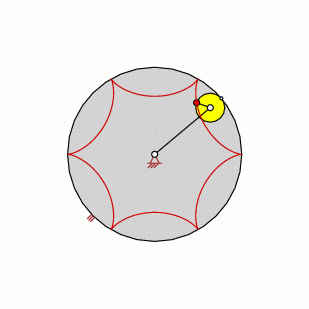

Erzeugende Punkt liegt auf Rand eines Rings Genäherte Geradführungen 0 Spitzen 6 Selbstschnittpunkte 0 Selbstberührungspunkte 0 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt liegt auf der Gangpolkurve Die Gangpolkurve ist mit dem äußeren Rand des umlaufenden Rades identisch. Der Radius der kreisförmigen Gangpolkurve ist 1.0 (multipliziert mit dem Radius des umlaufenden Rades)

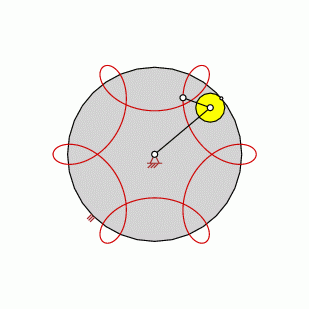

Erzeugende Punkt liegt auf Fläche eines Rings Genäherte Geradführungen 0 Spitzen 0 Selbstschnittpunkte 6 Selbstberührungspunkte 0 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt liegt außerhalb der Gangpolkurve (außerhalb des umlaufenden Rades) Punkt liegt zwischen Gangpolkurve und Übergangskurve.

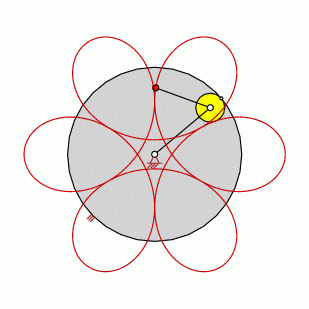

Erzeugende Punkt liegt auf Rand eines Rings Genäherte Geradführungen 0 Spitzen 0 Selbstschnittpunkte 6 Selbstberührungspunkte 6 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt liegt auf der 1. Übergangskurve (von 2 Übergangskurven) Die kreisförmige Übergangskurve befindet sich außerhalb des Randes des umlaufenden Rades Der Radius der Übergangskurve ist kleiner oder gleich dem Abstand Mittelpunkt umlaufendes Rad zu Mittelpunkt feststehendes Rad Der Radius der Übergangskurve ist bei dieser Übersetzung 4.0 (multipliziert mit dem Radius des umlaufenden Rades) In dem hier vorliegenden allgemeinen Fall berühren sich die benachbarten Schleifen (und nicht die gegenüberliegenden Schleifen) .
Erzeugende Punkt liegt auf Fläche eines Rings Genäherte Geradführungen 0 Spitzen 0 Selbstschnittpunkte 18 Selbstberührungspunkte 0 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt liegt außerhalb der 1. Übergangskurve (von 2 Übergangskurven) Das Varieren des Abstandes des erzeugenden Punktes vom Mittelpunkt des umlaufenden Rades ändert den qualitativen Verlauf der Hypotrochoide nicht, solange der erzeugende Punkt zwischen der 1. und der . Übergangskurve liegt.
Erzeugende Punkt liegt auf Rand eines Rings Genäherte Geradführungen 0 Spitzen 0 Selbstschnittpunkte 6 Selbstberührungspunkte 6 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt liegt auf der 2. Übergangskurve (von 2 Übergangskurven) Die kreisförmige Übergangskurve befindet sich außerhalb des Randes des umlaufenden Rades Der Radius der Übergangskurve ist kleiner oder gleich dem Abstand Mittelpunkt umlaufendes Rad zu Mittelpunkt feststehendes Rad Der Radius der Übergangskurve ist bei dieser Übersetzung 5.0 (multipliziert mit dem Radius des umlaufenden Rades) Der Radius der Übergangskurve ist identisch mit dem Abstand beider Räder: In diesem Spezialfall berühren sich nur die gegenüberliegenden Schleifen und nicht die benachbarten Schleifen
Erzeugende Punkt liegt auf Fläche eines Rings Genäherte Geradführungen 0 Spitzen 0 Selbstschnittpunkte 24 Selbstberührungspunkte 0 Seitenwechsel des Krümmungsmittelpunktes 0		Punkt liegt außerhalb der 2. Übergangskurve (von 2 Übergangskurven) Eine beliebige Verlängerung des Abstandes des erzeugenden Punktes vom Mittelpunkt des umlaufenden Rades ändert den qualitativen Verlauf der Hypotrochoide nicht, solange der erzeugende Punkt außerhalb der größten Übergangskurve liegt.
